ALFHA seriyali miniatyura o'chirgich

Tayyorlangan ommaviy ishlab chiqarishni qo'llab-quvvatlash ALFHA seriyali miniatyura o'chirgichlari turar-joy va jamoat binolarining elektr taqsimlash panellarida foydalanish uchun tavsiya etiladi.

-elektr jihozlari, yoritish – V xarakterli kalitlar;

- o'rtacha boshlang'ich oqimlari bo'lgan drayvlar (kompressor, fan guruhi) - C xarakterli kalitlar;

- ishga tushirish oqimlari yuqori bo'lgan drayvlar (ko'tarish mexanizmlari, nasoslar) - D xarakterli kalitlar;

Afzalliklar

· Qisqa tutashuvdan himoya qilishning ikki turi.

· -40 dan +50 ° S gacha bo'lgan ish haroratining keng diapazoni.

· Yaxshilangan aloqa maydoni bilan yangilangan kengroq ulash dastagi.

· Terminal qisqichlaridagi tirqishlar issiqlik yo'qotishlarni kamaytirish va ulanishning mexanik barqarorligini oshirishni ta'minlaydi.

Miniatyura o'chirgich nima? Qisqa tutashuv yoki tokning oshib ketishi sodir bo'lganda maishiy jihozlar, ventilyator, kir yuvish mashinasi, pech, muzlatgich va boshqa ko'p narsalar bilan nima sodir bo'lishini tasavvur qilganmisiz? Agar qurilmalarda to'g'ri o'chirgichlar o'rnatilmagan bo'lsa, bu qurilmalar yonib ketadi va yong'inga olib keladi. Miniatyura o'chirgich - bu elektromexanik ta'sir mexanizmiga ega xavfsizlik aksessuari.

MCB - kontaktlarning zanglashiga olib keladigan haddan tashqari oqim o'tganda ochiladigan avtomatik kalit. Uni qo'lda almashtirmasdan qayta yopish mumkin. Sug'urta bo'lsa, u ishga tushirilgandan so'ng, MCB turiga qarab, uni almashtirish yoki qayta ulash kerak. Shunday qilib, sug'urta qurbonlik asboblaridan biri sifatida tanilgan. Bu MCBlarning aksariyat davrlarda sug'urtaga muqobil sifatida ishlatilishining asosiy sababidir. Bundan tashqari, kontaktlarning zanglashiga olib keladigan har doim nosozlik bo'lsa, MCBdagi kalitlar avtomatik ravishda o'chadi va qurilmaning xatosi osongina aniqlanishi mumkin.

MCB bilan ishlash nisbatan xavfsizdir va u tezda ta'minotni tiklaydi. MCB - Miniatyura o'chirgich tezda qayta o'rnatilishi mumkin va ko'proq texnik xarajatlarni talab qilmaydi. MCB haddan tashqari yuk oqimi va solenoid qisqa tutashuv oqimidan himoya qiluvchi bi-metal printsipi asosida ishlaydi.

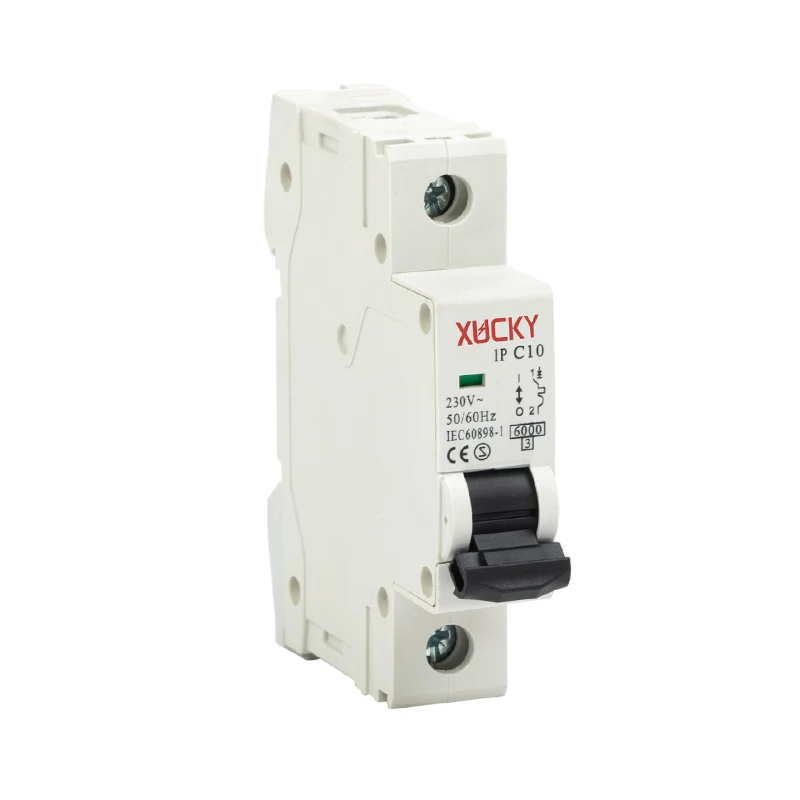

MCB rasmi quyida ko'rsatilgan.

Miniatyura o'chirgichlarining turlariMCB sayohat egri chizig'i turli jihozlar yoki qurilmalar uchun ishlatilishi kerak bo'lgan MCB turini aniqlaydi. MCB ning 6 turi mavjud, ular: A TypeB TypeC TypeD TypeK TypeZ TypeA Type MCB, agar oqim haqiqiy oqim nominalidan 2-3 baravar oshsa, kontaktlarning zanglashiga olib keladi. MCB turi - Miniatyurali o'chirgich qisqa tutashuvga juda sezgir va shuning uchun biz uni yarim o'tkazgichlar ishlab chiqarishda qo'llashimiz mumkin.

B tipidagi MCB oqim oqimi oqim oqimidan 3-5 marta oshib ketganda kontaktlarning zanglashiga olib kiradi va kabelni himoya qilishda qo'llanilishini topadi.

C tipidagi MCB oqim haqiqiy oqim oqimidan 5-10 baravar oshib ketganda kontaktlarning zanglashiga olib keladi va uni maishiy, shuningdek, transformatorlar, lyuminestsent yoritish sxemalari va shaxsiy kompyuterlar, serverlar va printerlar kabi IT uskunalari kabi tijorat qurilmalarida qo'llashni topadi.

D tipidagi MCB oqim oqimi oqim oqimidan 10-20 baravar oshganda va yuqori qarshilik ko'rsatsa, kontaktlarning zanglashiga olib keladi. U o'z qo'llanilishini motorlarda topadi.

K tipidagi MCB oqim oqimining 8-12 baravarigacha bardosh bera oladi va kompressorlar, o'rash motorlari va rentgen apparatlari kabi og'ir yuk ko'taruvchi qurilmalarda qo'llanilishini topadi.
