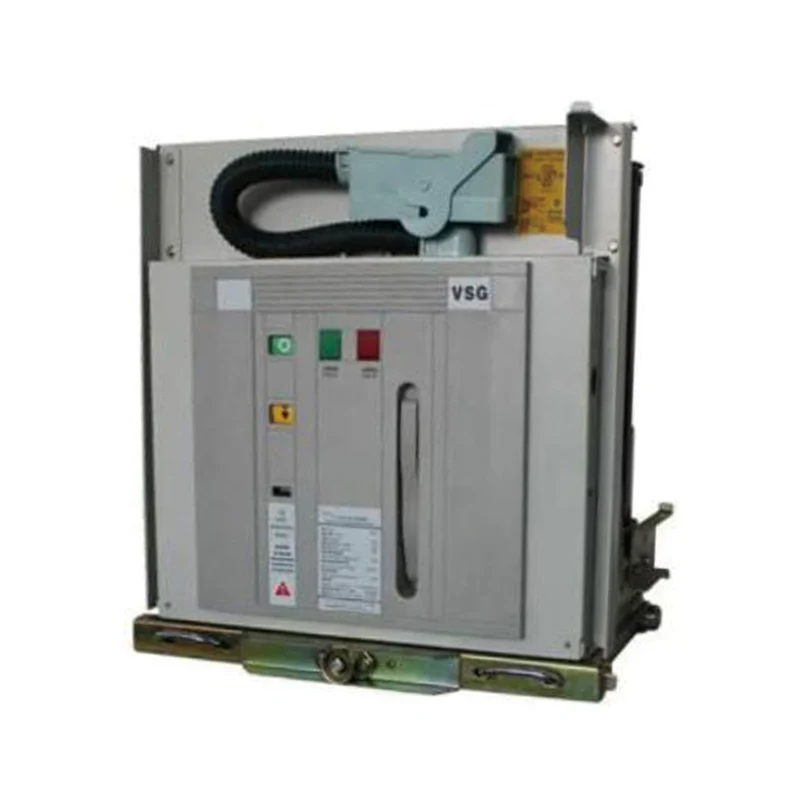

VSG-12 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgich

So'rov yuborish

Mahsulot tavsifi

♦ O'rnatish usuli: olinadigan turdagi, sobit turdagi;

♦ Ishlash mexanizmi: bahorning ishlash mexanizmi;

♦ Pole turi: yig'ilgan qutb, ko'milgan qutb;

♦ Fazalar orasidagi masofa: 150mm, 210mm, 275mm;

♦ Atrof-muhit harorati: -15r ~ + 40r;

♦ Balandligi: <1000m;

♦ Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90%;

♦ Zilzila intensivligi: <8 daraja;

♦ Yong'in, portlash xavfi, jiddiy iflos, kimyoviy korroziya, shuningdek kuchli tebranish bo'lmagan joylar.

Yo'q	Element	Birlik	Qiymat
1	Nominal kuchlanish	kV	12
2	1 min quvvat chastotasiga chidamli kuchlanish		42
3	Nominal chaqmoq impulsiga chidamli kuchlanish		75
4	Nominal chastota	Hz	50
5	Nominal oqim	A	630, 1250, 1600, 2000, 2500, 3150
6	Nominal qisqa tutashuvni uzish oqimi	kA	25, 31,5, 40
7	Nominal qisqa muddatli oqimga bardosh beradi	kA	25, 31,5, 40
8	Nominal qisqa tutashuv davomiyligi	s	4
9	Nominal tepalik qiymati oqimga chidamli	kA	63, 80, 100
10	Nominal qisqa tutashuv oqimi	kA	63, 80, 100
11	Ikkilamchi kontaktlarning zanglashiga olib keladigan kuchlanish chastotasi (Imin)	V	2000
12	Nominal bitta / orqaga qarab kondansatör bankining uzilish oqimi	A	630/400 (40kA uchun 800/400)
	Ochilish vaqti (nominal kuchlanish)	Xonim	20-50
14	Yopish vaqti (nominal kuchlanish)	Xonim	35-70
15	Mexanik hayot	Vaqtlar	10000
16	Elektr hayoti		E2 sinf
17	Harakatlanuvchi va mahkamlangan kontaktlarning umumiy ruxsat etilgan aşınma qalinligi	mm	3
18	Nominal yopilish ish kuchlanishi	V	AC/DC110/220
19	Nominal ochilish ish kuchlanishi	V	AC/DC110/220

Yo'q	Element	Birlik	Qiymat
20	Dvigatel nominal quvvati	W	90
21	Zaryadlash vaqti	s	≤15
22	Ochiq kontaktlar orasidagi bo'shliq	mm	9±1
23	Sayohat ustida	mm	3±1
24	Kontaktni yopish vaqti	Xonim	≤2
25	Uch fazali ochilish va yopish asinxronizmi	Xonim	≤2
26	O'rtacha ochilish tezligi	Xonim	0,9-1,7
27	O'rtacha yopilish tezligi	Xonim	0,6 〜1,0
28	Asosiy Supero'tkazuvchilar zanjirning qarshiligi	mŌ	≤45 (630A) ≤35(1250-2000A) ≤25 (2500A dan yuqori)
29	Kontaktlarning yopish aloqa bosimi	N	3100-3700 (25-31,5 kA) 4400-4800 (40kA)
30	Nominal ishlash ketma-ketligi		O-0,3s-CO-180s-CO

Eslatma: oqim 4000A bo'lsa, majburiy havo sovutish kerak.

♦ Chiqib ketish turi (yig'ilgan ustun)

shkafning kengligi	nominal oqim (A)	Nominal qisqa tutashuvni uzish oqimi (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31,5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31,5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31,5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Chiqish turi (o'rnatilgan qutb)
