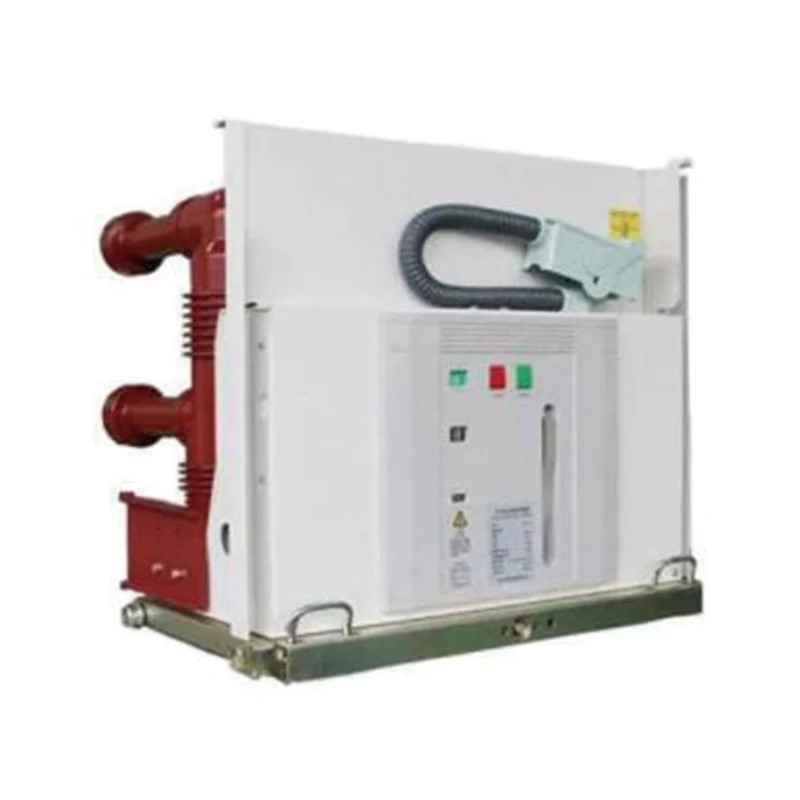

VSG-24 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgich

VSG-24 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgich - bu 3 fazali AC 50Hz 24 kV ichki o'chirish moslamasi
♦ Ishlash mexanizmi: bahorning ishlash mexanizmi;
♦ Pole turi: yig'ilgan qutb: ko'milgan qutb;
♦ fazadan fazaga masofa: 275 mm;

So'rov yuborish

Mahsulot tavsifi

XUCKY Electric - VSG-24 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgichga ixtisoslashgan Xitoyning etakchi ishlab chiqaruvchisi va eksportchisi. Bizda butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlar mavjud. Yuqori sifat, innovatsion texnologiya va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda alohida ajralib turadi.

VSG-24 yopiq HV vakuumli o'chirgich - bu 3 fazali AC 50 Gts 24 kV yopiq o'chirish moslamasi

♦ Ishlash mexanizmi: bahorning ishlash mexanizmi;

♦ Qutb turi: yig'ilgan qutb: o'rnatilgan qutb;

♦ fazadan fazaga masofa: 275 mm;

Atrof-muhit sharoitlari

♦ Atrof-muhit harorati: -15°C 〜+40°C;

♦ Balandligi: <1000m;

♦ Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90%；

♦ Zilzila intensivligi: <8 daraja;

♦ Yong'in, portlash xavfi, jiddiy iflos, kimyoviy korroziya, shuningdek kuchli tebranish bo'lmagan joylar.

Asosiy texnik parametrlar

Yo'q	Element	Birlik	Qiymat
1	Nominal kuchlanish	kV	24
2	1 min quvvat chastotasiga chidamli kuchlanish		65
3	Nominal chaqmoq impulsiga chidamli kuchlanish		125
4	Nominal chastota	Hz	50/60
5	Nominal oqim	/	630, 1250, 1600, 2000, 2500,3150
6	Nominal qisqa tutashuvni uzish oqimi	kA	25, 31,5
7	Nominal qisqa tutashuv oqimi (tepalik)		63, 80
8	Nominal qisqa muddatli oqimga bardosh beradi		25, 31,5
9	Nominal tepalik qiymati oqimga chidamli		63, 80
10	Nominal qisqa tutashuv davomiyligi	S	4
11	Nominal ishlash ketma-ketligi		O-0,3s-CO-180s-CO
12	Ikkilamchi kontaktlarning zanglashiga olib keladigan kuchlanish chastotasi (1 min)	V	2000
13	Nominal bitta/orqa-orqa kondansatör bankining uzilish oqimi	kA	630
14	Tanaffus vaqti	Xonim	20~50
1；	Ochilish vaqti	Xonim	35-70
16	Mexanik hayot	marta	10000
17	Elektr hayoti		E2 sinf
18	Energiyani saqlash dvigatelining quvvati	W	90
19	Boshqarish davri quvvat manbai kuchlanishi	V	AC/DC110/220

Umumiy tuzilish chizmasi va o'rnatish hajmi (birlik: mm)

♦ Chizma turi

Nominal oqim (A)	630	1250	1600
Nominal qisqa tutashuvni uzish oqimi (kA)	25, 31,5	25, 31,5	31.5
Ruxsat etilgan kontakt o'lchami (mm)	035	049	055
Fazalar orasidagi masofa (mm)	275
