XUCKY Electric - ZN12-12 40,5 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgichga ixtisoslashgan Xitoyning etakchi ishlab chiqaruvchisi va eksportchisi. Bizda butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlar mavjud. Yuqori sifat, innovatsion texnologiyalar va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda ajralib turadi.

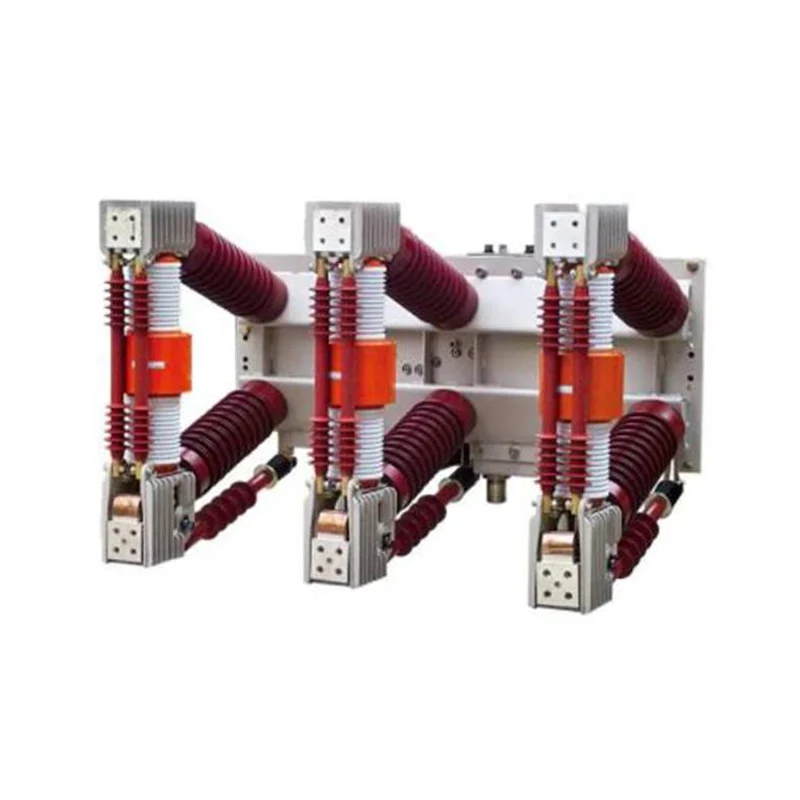

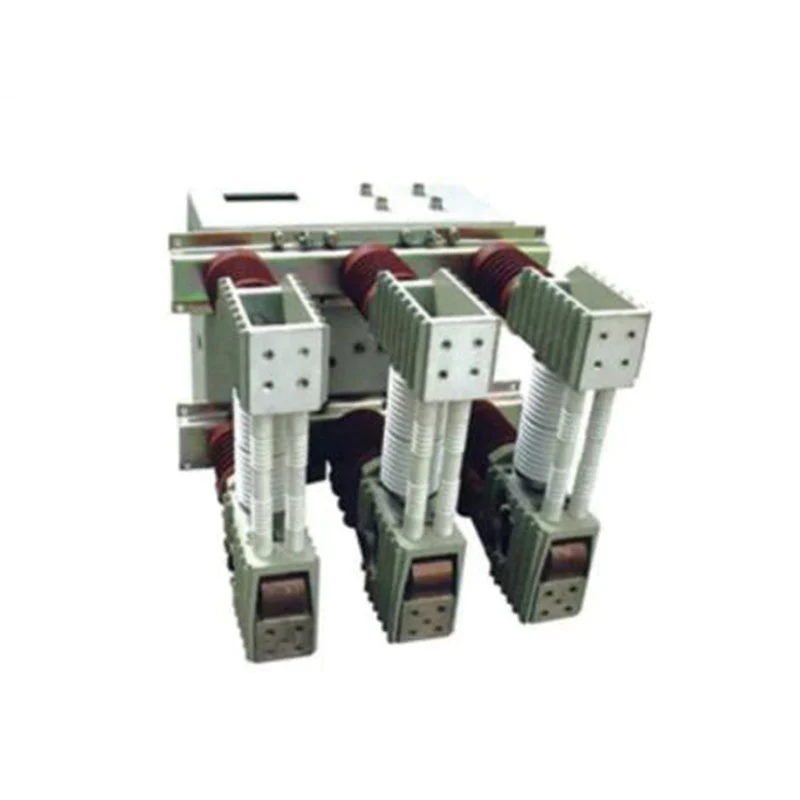

ZN12-12 / 40,5 yopiq HV vakuumli o'chirgich - bu 3 fazali AC 50Hz 12kV / 40,5KV yopiq kalit uskunasi.
♦ O'rnatish usuli: olinadigan turdagi, sobit turdagi;
♦ Operatsion mexanizmi: bahor ope reyting mexanizmi;
♦ Ilova: kommutator GBC-35, JYN1-35.
♦ Atrof-muhit harorati: -25 ° C ~ + 40 ° C;
♦ Balandligi: <1000m;
♦ Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90%;
♦ Zilzila intensivligi: <8 daraja;
♦ Yong'in, portlash xavfi, jiddiy iflos, kimyoviy korroziya, shuningdek kuchli tebranish bo'lmagan joylar.
ZN12-12
|
Yo'q |
Element |
Birlik |
Qiymat |
||||
|
1 |
Nominal kuchlanish |
kV |
|
||||
|
2 |
Nominal oqim |
A |
630, 1250, 1600 |
1250, 1600,2000, 2500,3150 |
2000, 2500, 3150,4000 |
||
|
3 |
Nominal qisqa tutashuvni uzish oqimi |
kA |
20 |
25 |
31.5 |
40 |
50 |
|
4 |
Dinamik barqarorlik oqimi (pik) |
kA |
50 |
63 |
80 |
100 |
125 |
|
5 |
4s termal barqarorlik oqimi |
kA |
20 |
25 |
31.5 |
40/3s |
50/3s |
|
6 |
Nominal qisqa tutashuv oqimi |
kA |
50 |
63 |
80 |
100 |
125 |
|
7 |
Qisqa tutashuv oqimining uzilish raqami |
marta |
30 |
12 |
|||
|
8 |
Nominal ishlash ketma-ketligi |
|
CO-0,3S-CO-180S-CO |
O-180S-CO-180S-CO |
|||
|
9 |
Mexanik hayot |
marta |
10000 |
6000 |
|||
|
10 |
Nominal oqimning uzilish raqami |
marta |
10000 |
6000 |
|||
|
11 |
Nominal chaqmoq impulsiga chidamli kuchlanish (to'liq to'lqin) |
kV |
75 |
||||
|
12 |
Nominal qisqa muddatli quvvat chastotasi tokiga chidamli (1 min) |
kV |
42 |
||||
|
13 |
Yopilish vaqti |
Xonim |
≤75 |
||||
|
14 |
Ochilish vaqti |
Xonim |
≤65 |
||||
|
15 |
Energiyani saqlash dvigatelining quvvati va nominal kuchlanishi |
W/V |
275 Vt/ 110 V, 220 V |
||||
|
16 |
Energiyani saqlash vaqti |
s |
<15 |
||||
|
Yo'q |
Element |
Birlik |
Qiymat |
|
17 |
Yopish bobinining nominal kuchlanishi |
V |
110V, 220V |
|
18 |
Ochilish lasanining nominal kuchlanishi |
V |
|
|
19 |
Bloklash bobinining nominal kuchlanishi |
V |
|
|
20 |
Chiqarishning nominal oqimi |
A |
5 |
|
21 |
Yordamchi kalitning nominal oqimi |
A |
AC10A, DC5A |
ZN12-40,5
|
Yo'q |
Element |
Birlik |
Qiymat |
|
|
1 |
Nominal kuchlanish |
kV |
40.5 |
|
|
2 |
Nominal oqim |
A |
1250, 1600, 2000 |
1250, 1600,2000,2500 |
|
3 |
Nominal qisqa tutashuvni uzish oqimi |
kA |
20, 25 |
31.5 |
|
4 |
Dinamik barqarorlik oqimi (pik) |
kA |
50, 63 |
80 |
|
5 |
4s termal barqarorlik oqimi |
kA |
20, 25 |
31.5 |
|
6 |
Nominal qisqa tutashuv oqimi (tepalik) |
kA |
50, 63 |
80 |
|
7 |
Qisqa tutashuv oqimining uzilish raqami |
marta |
30 |
20 |
|
8 |
Nominal ishlash ketma-ketligi |
|
CO-0,3S-CO-180S-CO |
|
|
9 |
Nominal chaqmoq impulsiga chidamli kuchlanish (to'liq to'lqin) |
kV |
180 |
|
|
10 |
Nominal qisqa muddatli quvvat chastotasi tokiga chidamli (1 min) |
kV |
95 |
|
|
11 |
Yopilish vaqti |
Xonim |
≤90 |
|
|
12 |
Ochilish vaqti |
Xonim |
≤75 |
|
|
13 |
Mexanika! hayot |
marta |
10000 |
60000 |
|
14 |
Nominal oqimning uzilish raqami |
marta |
10000 |
60000 |
|
15 |
Nominal kondansatör bankining uzilish oqimi |
A |
630 |
|
|
|
Energiyani saqlash dvigatelining quvvati |
W |
275 |
|
|
17 |
Energiyani saqlash dvigatelining nominal kuchlanishi |
V |
≃110V, 220V |
|
|
18 |
Energiyani saqlash vaqti |
s |
≤15 |
|
|
19 |
Yopish va ochish lasanining nominal kuchlanishi |
V |
≃110V, 220V |
|
|
20 |
Haddan tashqari oqim chiqarishning nominal oqimi |
A |
5 |
|
|
21 |
Yordamchi kalitning nominal oqimi |
A |
AC10A, DC5A |
|
♦ ZN12-12 (eğimli o'rnatilgan)
Eslatma: 360 mm o'lcham 2000 A dan yuqori oqim uchun, 2000 A ostida, o'lchami 350 mm.
E'tibor bering, rasmda (215) L3 = 516 mm bo'lganda, o'lcham 215 mm ni bildiradi.
1600A ostida: yuqori va pastki chiqish terminali teshigi 2-M12
2000A dan yuqori: yuqori va pastki chiqish terminali teshigi 4-M12
|
Turi |
L |
L1 |
L2 |
L3 |
Izohlar |
|
ZN12-12 |
210 |
586 |
610 |
516 |
Fazalararo bo'linish bilan |
|
230 |
620 |
650 |
565 |
||
|
250 |
700 |
740 |
565 |
||
|
275 |
696 |
720 |
516 |
♦ ZN12-12B (tepa o'rnatilgan)(569〈575)
Eslatma: (575) va (364) qisqa tutashuvni uzish oqimi 40kA yoki undan yuqori bo'lsa, o'lchamlar 575 mm, 364 mm ni bildiradi.
Yuqori va pastki chiqish terminali teshigi 4-M12
Izoh: (215) L3=516mm bo‘lganda; o'lchami 215 mm.
|
Turi |
L |
L1 |
L2 |
L3 |
|
ZN12-12B |
210 |
586 |
610 |
516 |
|
230 |
620 |
650 |
565 |
|
|
250 |
700 |
740 |
565 |
|
|
275 |
696 |
720 |
516 |
Izohlar Fazalararo bo'linish bilan
