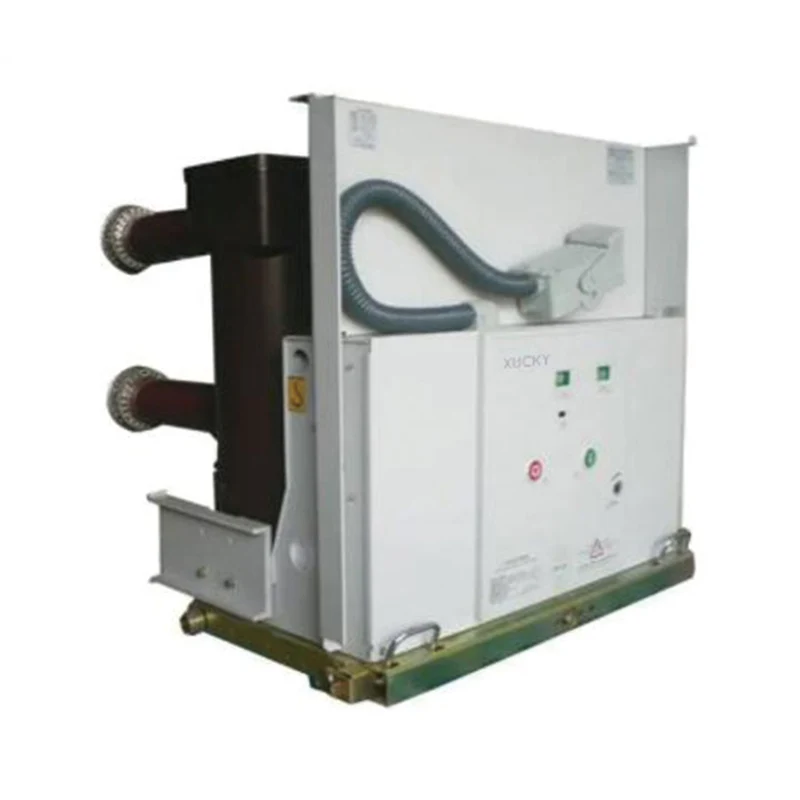

VS1-24 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgich

So'rov yuborish

Mahsulot tavsifi

VS1-24 seriyali yopiq yuqori kuchlanishli vakuumli o'chirgich - bu 3 fazali AC 50Hz 24 kV ichki o'chirish moslamasi

♦ O'rnatish usuli: tortib olinadigan turdagi, sobit turdagi, yon tomonga o'rnatilgan turdagi;

♦ Ishlash mexanizmi: kamon ishlaydigan mexanizm va doimiy magnit ishlaydigan mexanizm;

♦ Pole turi: yig'ilgan qutb, ko'milgan qutb;

♦ Ilova: sw.tchgear KYN28-24, XGN-24.

♦ Ikkilamchi vilka: 58 pin, 64 pin.

♦ IEC62271-100 Yuqori kuchlanishli o'tkazgich va boshqaruv moslamasi 100-qism: AC o'chirgichlar

♦ GB1984 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlari

♦ GB/T11022 Yuqori kuchlanishli uzatish moslamalari va boshqaruv moslamalari standartlari uchun umumiy texnik xususiyatlar

♦ JB/T 3855 yuqori voltli AC vakuumli o'chirgichlar

♦ DL/T402 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlarining spetsifikatsiyasi

♦ Atrof-muhit harorati: -15 ° C ~ + 40 ° C;

♦ Balandligi: <1000m;

♦ Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90%；

♦ Zilzila intensivligi: <8 daraja;

♦ Yong'in, portlash xavfi, jiddiy iflos, kimyoviy korroziya, shuningdek kuchli tebranish bo'lmagan joylar.

Yo'q	Element	Birlik	Qiymat
1	Nominal kuchlanish	kV	24
2	1 min quvvat chastotasiga chidamli kuchlanish		65
3	Nominal chaqmoq impulsiga chidamli kuchlanish		125
4	Nominal chastota	Hz	50
5	Nominal oqim	A	630, 1250, 1600, 2000, 2500, 3150
6	Nominal qisqa tutashuvni uzish oqimi	kA	20, 25, 31,5
7	Qisqa tutashuv oqimining tezligi (tepalik)		50, 63, 80
3	Nominal qisqa muddatli oqimga bardosh beradi		20, 25, 31,5
9	Nominal tepalik qiymati oqimga chidamli		50, 63, 80
10	Nominal qisqa tutashuv davomiyligi	S	4
11	Nominal ishlash ketma-ketligi		0-0,3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Nominal ochilish yopilish kabelining zaryadlash oqimi	A	31.5
13	Nominal qisqa tutashuv oqimining uzilish raqami	Vaqtlar	50 (40kA uchun 30, 50kA uchun 20)

Yo'q	Element	Birlik	Qiymat
14	Tanaffus vaqti	Xonim	<80
15	Mexanik hayot	Vaqtlar	10000
16	Elektr umrining tasnifiga muvofiq o'chirgich		E2 sinf
17	Ochilish va yopish qobiliyatining oqim qobiliyatining tasnifiga muvofiq o'chirgich		C2 sinf
18	Harakatlanuvchi kontaktning va qo'zg'almas kontaktning ruxsat etilgan to'plangan aşınma qalinligi	mm	3
19	Ochiq kontaktlar orasidagi bo'shliq	mm	14±1
20	Sayohat ustida	mm	3,5±1
21	O'rtacha yopilish tezligi	Xonim	0,7±0,2
22	O'rtacha ochilish tezligi	Xonim	1,4±0,2
23	Yopish vaqti (nominal kuchlanish)	Xonim	35-70
24	Ochilish vaqti (nominal kuchlanish)	Xonim	20-50
25	Kontaktni yopish vaqti	Xonim	≤2
26	Uch fazali ochilish va yopish asinxronizmi	Xonim	≤2
27	Har bir fazali o'tkazuvchanlik davrining qarshiligi	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Fazadan fazaga markaziy masofa	mm	210, 275
29	Kontakt bosimi	N	2400±200 (20kA; 25kA) 3100±200 (31,5kA)
30	Kontaktni ochish rebound diapazoni	mm	≤2,5
31	Nominal ish kuchlanishi	V	AC/DC110/220
32	Nominal ish oqimi	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Energiyani saqlash dvigatelining quvvati	W	70
34	Energiyani saqlash dvigatelining nominal kuchlanishi	V	DC 220/DC110
35	Energiyani saqlash vaqti	Xonim	≤10
