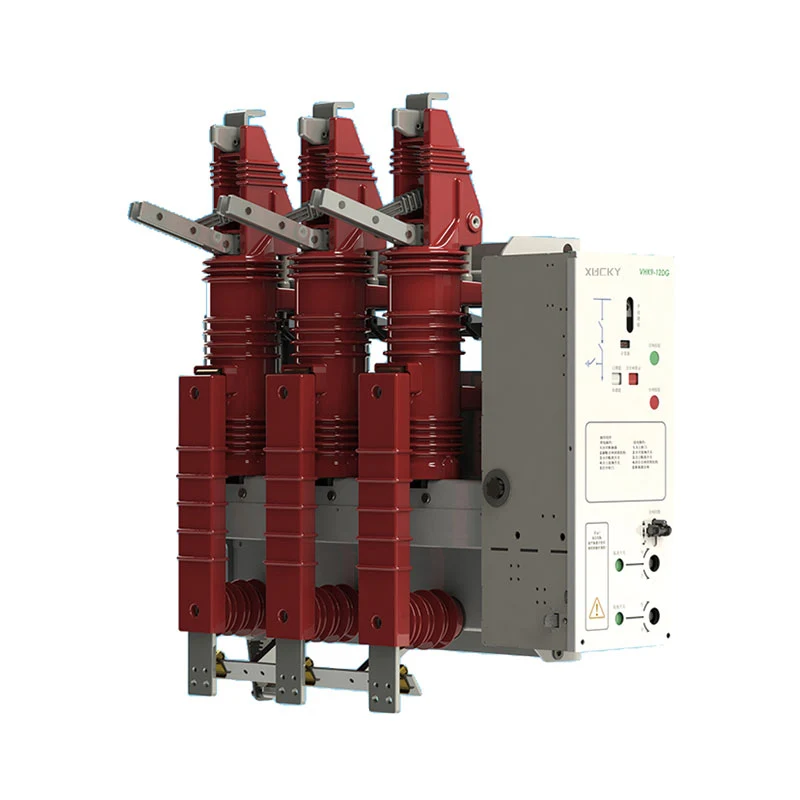

VHK9-12 Integratsiyalashgan kombinatsiyalangan vakuumli o'chirgich

VHK9-12 integratsiyalashgan vakuumli o'chirgich - bu elektr jihozlarining ishonchliligi, xavfsizligi va ixchamligi uchun energiya foydalanuvchilarining talablarini texnik izohlash uchun ishlab chiqilgan kalit. U jamoat binolari, tijorat turar-joy binolari, sanoat va tog'-kon sanoati va boshqalarda 12KV / 7,2KV quvvat taqsimlash tizimlari uchun javob beradi, shuningdek, yuqori ixchamlikni talab qiluvchi yuqori voltli motorlar tomonidan boshqariladigan mexanik uskunalarning to'liq to'plamlari uchun javob beradi.

Atrof-muhit sharoitlari

● Balandlik: ≤2000m;

● Atrof-muhit harorati: +40℃;

● Nisbiy namlik: kunlik o'rtacha ≤95%, oylik o'rtacha ≤90%;

● Atrofdagi havo korroziy yoki yonuvchi gaz, suv bug'lari va boshqalar bilan sezilarli darajada ifloslanmasligi kerak;

● tez-tez zo'ravon tebranish yo'q;

● Turli xil foydalanish shartlari yoki boshqa maxsus talablar mavjud bo'lsa, iltimos biz bilan oldindan maslahatlashing.

Texnik parametrlar

Mahsulotning texnik xususiyatlari

● Yilni / Moslashuvchan

Muhit sifatida havoni izolyatsiya qilish rejimi elektr energetikasi texnik xususiyatlarining elektr tozalash va mahalliy tushirish standartlariga javob beradi.

Shkafning standart o'lchamini qo'llab-quvvatlaydigan ixcham qo'llab-quvvatlovchi shkaf o'lchami: 450 * 1000 * 1800 mm (W * D * H), quvvat taqsimlash tizimining to'liq to'plami ayniqsa ixcham bo'lib, qimmat shahar qurilishi uchun joyni tejaydi.

Shkafning boshqa turlarini ulash uchun qulay bo'lgan shinam va kengaytma rejimining moslashuvchan shakli.

● O'rnatilgan / O'rnatilgan

Integratsiyalashgan elektron to'xtatuvchining kombinatsiyasi elektr dizayni, o'chirish tugmasi, elektron to'sar, tuproqli kalit, zaryadlangan sensorning kombinatsiyasi, modulli dizayn, oddiy va ishonchli blokirovkalash, texnik xizmat ko'rsatish oson.

● Vizualizatsiya / Samaradorlik

Vizual o'chirish kalitining sinishi dizayni, tezkor etkazib berish muddati, umumiy modulli dizayn, elektr to'liq zavod yig'ilishini qulay va tez qiladi. To'liq elektr zavodida yig'ish jarayoni bilan bog'liq muammolar tufayli blokirovkalashning buzilishi xavfini kamaytirish uchun monolit tuzilma, barcha turdagi blokirovkalar yagona mexanizmda amalga oshirilishi kerak.

● Barqarorlik / chidamlilik

Ixtiyoriy kamon/doimiy magnit mexanizmi, uzoq mexanik xizmat muddati, muhrlangan vakuumli kamon xonasi inkapsulyatsiyasi, changga chidamli, yuqori izolyatsiyalash ko'rsatkichi.

Umumiy o'lchamlar

Ruxsat etilgan kommutator tuzilmasi uchun qo'llaniladi

Shkaf tanasi 2,0 mm alyuminiy-sink plitasini bükme orqali yig'iladi, yuqori quvvatli, engil vaznli, mukammal korroziyaga chidamliligi, mustaqil past kuchlanishli xonaga, shina xonasiga, almashtirish xonasiga, kabel xonasiga ajratilgan.

Ruxsat etilgan turdagi kommutator quyidagi to'rt qismdan iborat:

①avtobus xonasi ②asosiy o'tkazgich ③kabel xonasi ④ishlash mexanizmi, blokirovkalash mexanizmi va past kuchlanishni boshqarish ⑤ yuqori topraklama kontakti (ixtiyoriy)

① Busbar xonasi

Shina xonasi shkafning yuqori qismida joylashgan. Shina xonasida asosiy shinalar o'tkazgichning butun qatori orqali bir-biriga ulangan.

② Asosiy kalit

Kommutator xonasi elektron to'xtatuvchini, o'chirgichni, tuproqli kalitni va kuchlanish sensorini o'z ichiga olgan o'chirgich bilan jihozlangan. O'chirish to'xtatuvchisi shkafi oldidagi ish tuzilishi orqali elektron to'xtatuvchining interfeysi kalit xonasining shkafi eshigini ochmasdan ishlashi mumkin.

③ Kabel xonasi

O'chirish to'xtatuvchisi shkafi, asosan, kabelni ulash uchun ishlatiladigan saxiy simi xonasiga ega, shuning uchun bitta yoki uchta yadroli kabellar eng oddiy ekranlanmagan simi ulagichlari bilan ulanishi mumkin. Shu bilan birga, etarli joy to'xtatuvchini, sensorni va boshqa qismlarni ham joylashtirishi mumkin. Standart dizaynda kabinet eshigida kuzatuv oynasi va xavfsizlik blokirovkasi moslamasi mavjud.

Kabel xonasining pastki plitasi muhrlangan qopqoq, qo'llab-quvvatlash ramkasi va mos o'lchamdagi kabel. Kabel xonasining pastki plitasi va eshik ramkasi kabelni o'rnatishni osonlashtirish uchun olib tashlanishi mumkin.

④ Ishlash mexanizmi, blokirovkalash mexanizmi va past kuchlanishni boshqarish

O'zaro bog'langan past kuchlanishli xona boshqaruv paneli vazifasini ham bajaradi. Past kuchlanishli xonada joylashuv ko'rsatkichi va mexanik blokirovkalash moslamasi bo'lgan kamon ishlaydigan mexanizm o'rnatilgan. Shuningdek, u yordamchi kontakt, o'chirish bobini, favqulodda ishga tushirish mexanizmi, sig'imli zaryadlangan displey, kalit qulfi va elektr ishlaydigan qurilma bilan jihozlanishi mumkin. Shu bilan birga, past kuchlanishli xona maydoni nazorat sxemasi, o'lchash asbobi va mikrokompyuterni himoya qilish moslamasi bilan ham jihozlanishi mumkin. Mikrokompyuterni himoya qilish qurilmasi kutish rejimida RS232 yoki RS485 aloqa interfeysiga ega bo'lib, masofadan turib monitoringni amalga oshirishi mumkin.
